首頁晶振系列大真空無源諧振器,進口晶振DSX220G,小尺寸晶振

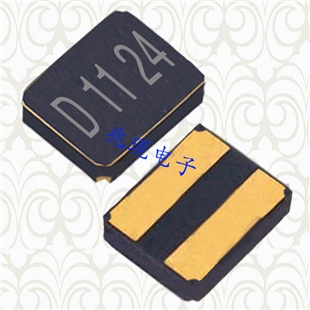

大真空無源諧振器,進口晶振DSX220G,小尺寸晶振

產品型號：3481744
頻率：16.0MHZ~40.0MHZ

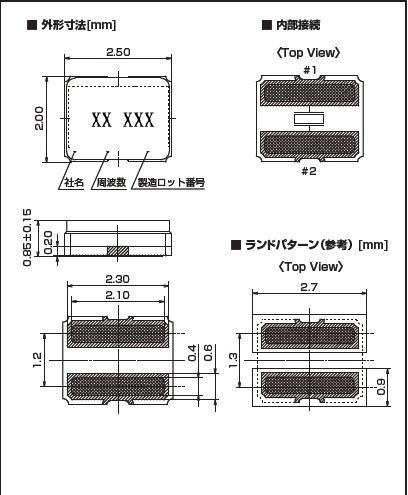

尺寸：2.5*2.0mm
產品介紹：2520mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪...

大真空無源諧振器,進口晶振DSX220G,小尺寸晶振,2520mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高速貼片機應用,以及高溫回流焊接（產品無鉛對應）,為無鉛產品.

規格	DSX221G
			DSX220G
頻率范圍	12~13Mhz	13~16Mhz	16~20Mhz	20~27Mhz	27~40Mhz
諧振次數	Fundamental
負載電容	Series, 8pF, 10pF, 12pF
激勵功率	10μW（200μW Max.）
頻率公差	±30×10^-6,±50×10^-6,±100×10^-6（at25℃）
串聯電阻	300Ω max	200Ω max	150Ω max	120Ω max	100Ω max
頻率溫度特性	±50×10^-6,/-40~+85℃（Ref. to 25℃）
	±100×10^-6,/-40~+125℃（Ref. to 25℃）
	±200×10^-6,/-40~+150℃（Ref. to 25℃）
保存溫度范圍	-40~+150℃
信賴式樣	AEC-Q200-REV.C
封裝	3000pcs./reel （Φ180）

日本株式會社,天津KDS作為一個最重要的環境保護活動的管理政策,通過與環境的和諧企業活動,KDS集團將有助于創造社會發展得以持續.晶振應用產品的開發,在該地區的所有的生產業務,KDS集團,將促進對全球環保事業的承諾.

KDS集團公司所生產的石英溫補晶體振蕩器(TCXO),數字溫度補償晶體振蕩器(DCXO),恒溫晶體振蕩器(OCXO),晶體濾波器(Crystal Filter).晶體諧振器主要生產頻率范圍: 從1.8MHZ→100.000MHZ;晶體振蕩器主要生產頻率范圍:1.000MHZ→1000MHZ.其中 OCXO恒溫晶振溫度穩定度可達到±0.01PPM, KDS晶振性能穩定,精度高,體積小,在惡劣環境也能正常工作,TCXO溫補晶振溫度穩定度可達±0.5PPM.

振蕩線路上的”負載電容(load capacitance)”定義為:從石英晶體共振子的兩個端子看向振蕩線路所遭遇到的所有電容值. 負載電容在線路上可以與石英晶體共振子以并聯(parallel)或以串聯(series)的方示連接. 以并聯方式連接的振蕩線路中, 負載電容(CL)的大小會影響公稱頻率的特性.
