首頁晶振系列可編程晶振,愛普生石英晶振,SG-8003CE振蕩器

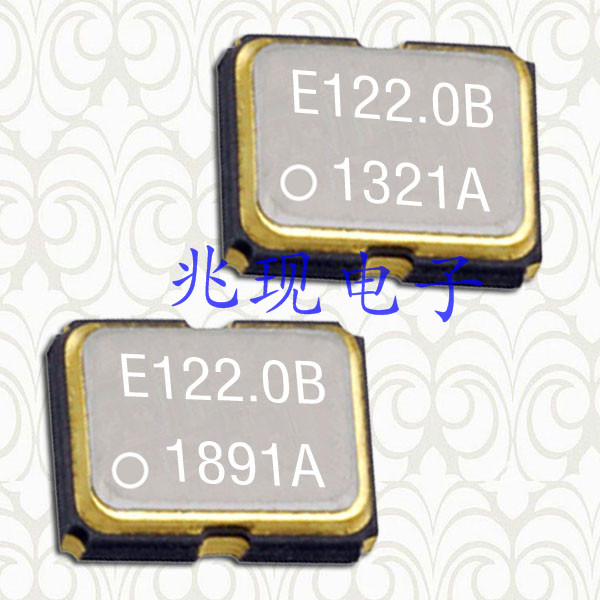

可編程晶振,愛普生石英晶振,SG-8003CE振蕩器

產品型號：64127060
頻率：1.0MHZ~166MHZ

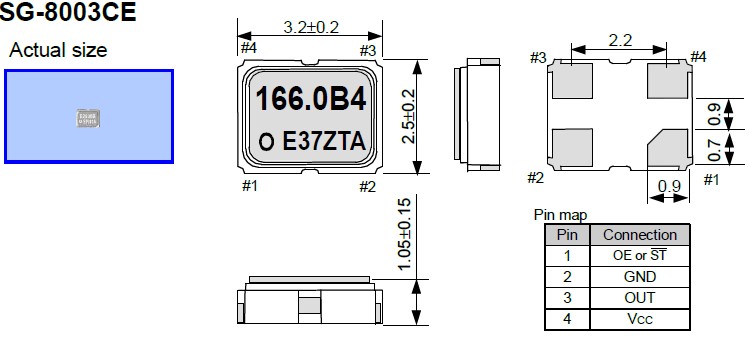

尺寸：3.2*2.5mm
產品介紹：愛普生可編程石英晶振SG-8003CE,成本相對普通有源晶振,溫補晶振,壓控晶振,壓控溫補晶振相對較高些,貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇......

可編程晶振,愛普生石英晶振,SG-8003CE振蕩器,有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.愛普生可編程石英晶振SG-8003CE,成本相對普通有源晶振,溫補晶振,壓控晶振,壓控溫補晶振相對較高些,貼片式石英晶體振蕩器,低電壓啟動功率.

愛普生晶振參數		SG-8003CE
頻率范圍	f0	1.0MHZ~166.0MHZ
電源電壓	VCC	1.8 V,2.5 V,3.3V
儲存溫度	T_stg	-40°C to +85°C
工作溫度范圍	T_use	-20℃to +70°C / -40℃to +85°C
頻率公差	f_tol	B:±50×10^-6, C:±100×10^-6 L:±50 ×10^-6, M:±100×10^-6
電流消耗	ICC	15.0 mA Max.
禁用當前	I_dis	8 mA Max.
占空比	SYM	45 % to 55 %
高輸出電壓	VOH	90 % VCC Min.
低輸出電壓	VOL	10 % VCC Max.
輸出負載條件	L_CMOS	15 pF Max.
靜止啟用	VIH/VIL	80% VCC Min./20% VCC Max.
上升時間和下降時間	tr/ tf	5.0 ns Max.
啟動時間	t_str	2.5 ms Max.
頻率老化	f_aging	±3 ×10^-6 / year Max.

產品的可靠性可以通俗的理解為：產品生產完成后,不會因常規的搬運,儲存而使其性能受影響,不會因客戶的焊接,清洗和封裝等各種使用條件而影響性能.產品的可靠性可以通過各種可靠性試驗來衡量,目前常見的可靠性試驗有：
高溫儲存試驗 125℃±10℃；1000H±24H
溫度循環試驗 T1 = -55℃±10℃ T2= 125℃±10℃；循環次數10次.（溫度轉換約30分鐘）
溫度沖擊試驗 T1 = -55℃±10℃ T2= 125℃±10℃；循環次數10次.（溫度轉換時間5秒）
恒溫恒濕試驗 TC 85±10℃ H 85% ；1000H±24H
可焊性（焊錫）試驗 230±10℃；3 s
耐焊接試驗 260±10℃；10 s
跌落試驗 75 cm；3 次.
振動試驗頻率10 Hz — 2000 Hz；振幅 1.5 mm；每方向 40 分鐘.
老化率試驗 TC 85±10℃；300 H
壽命試驗（MTBF）；85℃or125℃；1000H；利用公式及失效產品數計算出產品模擬壽命.
