- 產品型號：72012959
- 頻率：32.768KHZ
- 尺寸：8.0*3.8mm
- 產品介紹：小體積時鐘晶體諧振器,貼片型音叉晶體,千赫茲頻率元件,應用于時鐘模塊,智能手機,全球定位系統等,因產品本身體積小,SMD編帶型,可應用于高性能自動貼片焊接,被廣泛應...
-

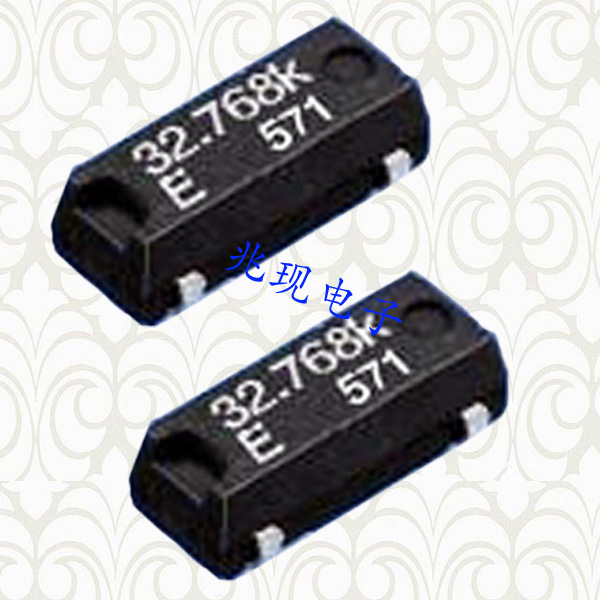

電表晶振MC-306,愛普生晶振供應商,石英晶體諧振器
電表晶振MC-306,愛普生晶振供應商,石英晶體諧振器,貼片石英晶振最適合用于車載電子領域的小型表面貼片石英晶體諧振器.也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘石英晶體振蕩器,在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接的回流溫度曲線要求,符合AEC-Q200標準.
.jpg)
| 項目 | 符號 | 規格說明 | 條件 | |
|---|---|---|---|---|
| 額定頻率范圍 | f_nom | 32.768kHz | 20kHz ～ 120kHz | 請聯系我們以獲取其它可用頻率的相關信息。 |
| 儲存溫度 | T_stg | -55°C ～ +125°C | 裸存 | |
| 工作溫度 | T_use | -40°C ～ +85°C | ||
| 激勵功率 | DL | 1.0μW Max. | ||
|
頻率公差 （標準） |
f_tol | ±20 × 10-6,±50 × 10-6 | ±50 × 10-6,±100 × 10-6 |
+25°C, DL=0.1μW |
| 拐點溫度 | Ti | +25°C±5°C | ||
| 頻率溫度系數 | B | -0.04 × 10-6/ °C2 Max. | ||
| 負載電容 | CL | 6pF to ∞ (標準:12.5pF) | 可指定 | |
| 串聯電阻（ESR） | R1 | 50kΩ Max. | 如下表所示 | |
| 串聯電容 | C1 | 1.8fF Typ. | 4.0fF ～ 0.6fF | |
| 分路電容 | C0 | 0.9pF Typ. | 2.0pF ～ 0.6pF | |
| 頻率老化 | f_age | ±3 ×10-6 / year Max. | ±5 ×10-6 / year Max. | +25°C,第一年 |
.jpg)
.jpg)
“ 老化” 顧名思意就是指在某一段特定時間范圍內, 石英晶體共振子隨時間的頻率變化, 以百萬分之一 ( parts per million, ppm ) 為表示的單位. 老化在頻率與時間上的特性曲線, 一般是呈現指數(exponential)型態的變化. 頻率老化變動最大的期間是在石英頻率組件制成后的第一個月. 之后, 頻率的變化就隨時間逐漸減少. 頻率的老化特性有好幾個主要的因素影響. 比如說, 封裝的方法, 材料的種類, 制程溫度, 制程管控, 熱處理過程及產品的尺寸和頻率高低. 在規格上大多都要定義出短期(1~3個月) 或長期(1~10年)的頻率老化需求.
愛普生晶振以音叉型石英晶體諧振器(32.768KHZ)系列出名,目前愛普生品牌遍布全世界,而千赫茲的晶體應用范圍也比較廣闊,所有的電子產品都需要用上KHZ系列晶體,該系列產品具有小型,薄型石英晶體諧振器,特別適用于有小型化要求的市場領域.小型,薄型化石英晶振是對應陶瓷諧振器（偏差大）和通常的石英晶體諧振器（偏差?。┑闹虚g領域的一種性價比出色的產品.最適用于HDD, SSD, USB數碼產品、播放器、數碼相機、筆記本電腦、移動電話等用途.產品符合無鉛焊接的回流焊曲線特性.
愛普生開始一個標準化,全球計劃保證某些禁止物質保存我們的供應鏈.這個程序是確保零件和原材料采購由愛普生集團公司在世界任何地方滿足標準發表在愛普生集團綠色采購標準生產材料.愛普生在1997年推出了“零排放”計劃.這個項目的目標是回收100%的我們的業務活動所產生的碳排放(級別1)和減少總排放(要求等級2),到2003年全世界每個愛普生站點取得一級.目前,我們正在努力減少浪費本身的體積,實現更高層次的回收.
.jpg)
