首頁進口晶振石英晶體諧振器,XZ-2016mm無源晶振,臺灣原裝品牌

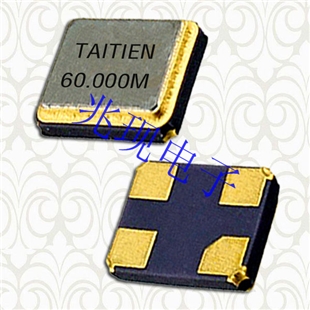

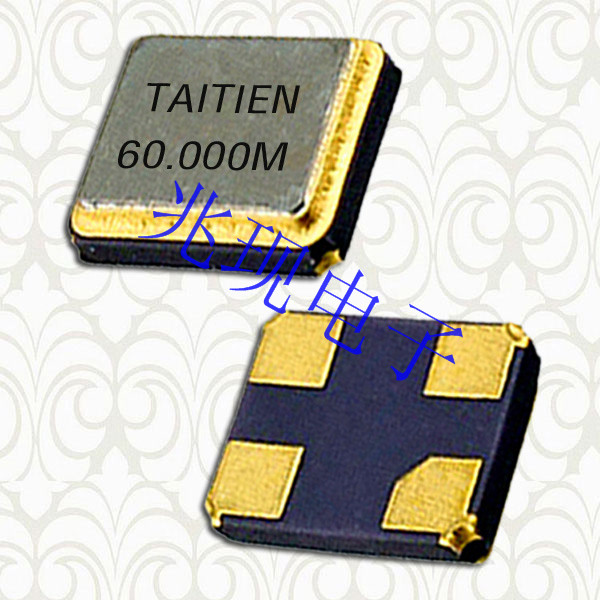

石英晶體諧振器,XZ-2016mm無源晶振,臺灣原裝品牌

產品型號：1469425
頻率：26.0MHZ~40.0MHZ

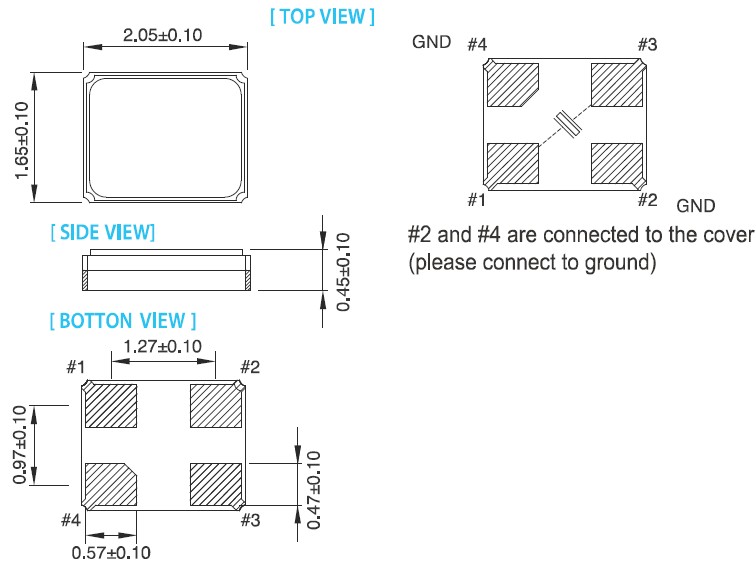

尺寸：2.0*1.6mm
產品介紹：貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,產品廣泛用于筆記本電腦,無線電話...

石英晶體諧振器,XZ-2016mm無源晶振,臺灣原裝品牌,貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.

泰藝晶振規格參數	XZ
頻率范圍	26.0MHZ~40.0MHZ
負載電容	3.0pF
激勵功率	10 μW typical, 200 μW maximum
老化@ + 25°C	±1.0 ~±3.0 ppm/yr maximum
絕緣電阻(@直流100 v)	500M Ohms minimum
儲存溫度范圍	-55°C~+125°C

共振頻率( Resonance Frequency )

在技術文獻及產品應用上, 石英晶體共振子的共振有三組不同定義及特性的共振頻率.

(1) 串聯諧振頻率及并聯諧振頻率 ( fs , fp )

　(series resonance frequency and parallel resonance frequency)

(2) 諧振頻率及反諧振頻率 ( fr , fa )

　(resonance frequency and anti-resonance frequency)

(3) 最大電導頻率及最小電導頻率 ( fm , fn )

　(maximum admittance frequency minimum admittance frequency).

這三組頻率的導納(admittance)圖, 可以從(圖九)復數坐標清楚的看到

﹝Fig.9﹞ Complex Admittance of Resonators　

串聯偕振頻率及并聯偕振頻率, fs and fp ,是分別由電導(real part of the admittance)最大和阻抗(real part of the electric input impedance)最大時的頻率.
