OCXO（恒溫石英晶振）提供了時序性能的巔峰。很少有晶振供應商能夠達到OCXO級穩定性，即大約±50ppb（十億分之一）或更高。由于OCXO提供Stratum 3E級時序穩定性，因此它們用于高吞吐量通信網絡，每個新一代都需要更嚴格的時序性能。展望未來，OCXO晶振對于支持自動駕駛汽車等關鍵任務服務的新興5G和IEEE 1588同步應用至關重要。
OCXO晶振如何實現這種穩定性？高精度振蕩器被設計成保持在溫度變化頻率，其主要理由穩定性中的一個降低，通過用溫度補償電路和加熱元件沿著包圍諧振器。但即使這些“烤箱”設備設計為保持內部溫度恒定，傳統的OCXO仍然容易受到環境溫度變化的影響，特別是當溫度變化很快時。
這就是為什么設計師在將石英晶體振蕩器放置在電路板上的位置做出艱苦決定的原因。OCXO通常放置在遠離風扇的角落，這會引起氣流引起的熱沖擊并遠離主處理單元，這會產生大量熱量。但是，需要權衡將振蕩器從其正在計時的芯片上移開，例如增加的布線復雜性和潛在的信號完整性問題。我們的一些客戶不得不經歷3到5個電路板布局迭代，以確定OCXO的步伐。

在許多情況下，OCXO覆蓋有用于隔熱的特殊機械屏蔽。但這些封面通常不是現成的。他們需要尋找專業的供應商來設計和制作封面，額外的電路板空間以及額外的制造步驟以粘附封面。所有這些都需要時間和金錢，而且它們仍然不是萬無一失的。
通過所有這些保護措施，OCXO仍然無法防范影響穩定性和性能的其他因素。諸如振動，濕度，時間（老化）和電源噪聲（如電源電壓或負載阻抗）之類的事情。這使得時序可能成為通信系統中最大的故障源。沒有簡單的方法可以緩解使用OCXO的所有麻煩和風險，至少在引入Emerald Platform之前，OCXO晶振都是基于MEMS的。

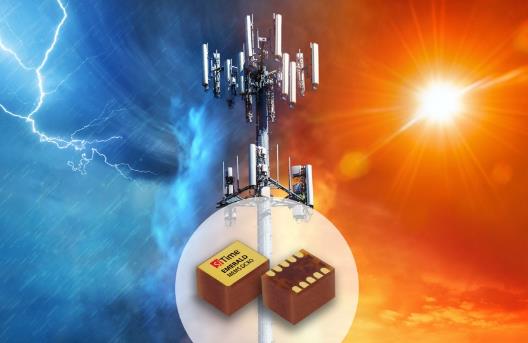

Emerald Platform是一款改變游戲規則的精確計時解決方案，可在動態條件下提供更好的可靠性和性能。它基于可編程平臺，可支持1 MHz至220 MHz的任何頻率，以及LVCMOS或限幅正弦波輸出。與傳統的石英Stratum 3E OCXO相比，這里有一些功能更加出色。
到目前為止，通信設備制造商不得不依賴于精密，難以使用的計時設備。該平臺旨在解決其對環境條件非常敏感，需要防護措施OCXO石英晶振的的長期存在的問題。無論何處放置在板上，或者在現場部署，有源晶振產品都能隨時隨地工作。
