更多>>晶振生產廠家講解石英晶振的焊接技術
來源：http://www.dlcczl.cn 作者：zhaoxiankh 2014年05月20
在人們的日常生活中,基本所有的電子產品都需要用的晶振這款電子元器件,那么就一定需要焊接.焊接不論是在一些大型的電子產品生產工廠還是一些家電,電子產品維修站中,都可以看到焊工們的影子,而焊接技術則是一種很實用的技術能力,焊接的質量好壞也直接影響一款產品的質量或者是維修效果.
焊接和焊接技術
焊接,一般情況下都是通過在加熱或者加壓的條件下（或者兩種并用),使得同性或異性的兩種材料原子之間相互結合的加工工藝和連接方法,焊接應用之廣泛,可以用到金屬之間,也可以用于非金屬材料之間.
焊接技術的要求
一.焊接時所使用的工具
1.電烙鐵
電烙鐵是平時最常見及常用的一種焊接工具,一般情況下使用的是20W的內熱式電烙鐵.
如果新型的電烙鐵在使用之前,首先要用細砂紙將烙鐵絲打磨光亮,然后在烙鐵頭上均勻的鍍上一層錫,這樣可以有利于焊接和防止烙鐵表面被氧化.而舊的電烙鐵,比如烙鐵頭上面因為嚴重的氧化而發黑,可以用鋼銼將表面的氧化物祛除,直到露出金屬光澤后,重新鍍上一層錫之后,才可使用.
電烙鐵一般使用的是220V的電流,使用時一定要注意安全,只要做到以下幾點,就可以防止意外的發生:
1)電烙鐵的插頭最好用三角插頭
2)要使外殼妥善接地.使用前,需要檢查電源插頭,電源線有無損壞.并檢查烙鐵頭是否松動.
3)電烙鐵使用中,不能用力敲擊.要防止跌落.烙鐵頭上焊錫過多時,可用布擦掉.不可亂甩,以防燙傷他人.
4)焊接過程中,烙鐵不能到處亂放.不焊時,應放在烙鐵架上.注意電源線不可搭在烙鐵頭上,以防燙壞絕緣層而發生事故.
5)使用結束后,應及時切斷電源,拔下電源插頭.冷卻后,再將電烙鐵收回工具箱.
2.焊錫,助焊劑
焊接時會經常用到焊錫和助焊劑
1)焊錫:焊接電子元件,一般采用有松香芯的焊錫絲.這種焊錫絲,熔點較低,而且內含松香助焊劑,使用極為方便.
2)助焊劑:常用的助焊劑是松香或松香水(將松香溶于酒精中).使用助焊劑,可以幫助清除金屬表面的氧化物,利于焊接,又可保護烙鐵頭.焊接較大元件或?qū)Ь€時,也可采用焊錫膏.但它有一定腐蝕性,焊接后應及時清除殘留物.
3.輔助工具
為了方便焊接操作常使用尖嘴鉗,偏口鉗,鑷子和小刀等做為輔助工具.
二.材料焊接前的準備工作
焊接前,需要對石英晶振的引腳部位和電路板的焊接部位進行處理
1.處理電路板及晶振焊接部位的氧化層
可用小刀刮去晶振引腳表面的氧化層,使之露出金屬光澤
處理電路板時可用細砂紙將焊接部位打磨一下之后,涂上一層酒精即可.
2.石英晶體諧振器鍍錫
晶振引腳處理完成之后,在引線上鍍上一層錫,然后引線蘸一下酒精溶液,將帶錫的熱烙鐵頭壓在引線上,并轉動引線.即可使引線均勻地鍍上一層很薄的錫層.導線焊接前,需要將絕緣外皮剝?nèi)?再經過上面兩項處理,才能正式焊接.若是多股金屬絲的導線,打光后應先擰在一起,然后再鍍錫.
三.焊接技術
做好以上處理之后,才可以開始焊接.
1.焊接方法.

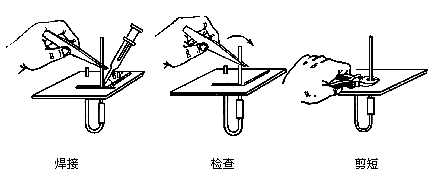

1)右手持電烙鐵.左手用尖嘴鉗或鑷子夾持晶體或?qū)Ь€.焊接前,電烙鐵要充分預熱.
2)將烙鐵頭刃面緊貼在焊點處.電烙鐵與水平面大約成60度角.以便于熔化的錫從烙鐵頭上流到焊點上.烙鐵頭在焊點處停留的時間控制在2～3秒鐘.
3)抬開烙鐵頭.左手仍持晶體不動.待焊點處的錫冷卻凝固后,才可松開左手.
4)用鑷子轉動引線,確認不松動,然后可用偏口鉗剪去多余的引線.
2.焊接質量
焊接時,要保證每個焊點焊接牢固,接觸良好.要保證焊接質量.
應是錫點光亮,圓滑而無毛刺,錫量適中.錫和被焊物融合牢固.不應有虛焊和假焊.
虛焊是焊點處只有少量錫焊住,造成接觸不良,時通時斷.假焊是指表面上好像焊住了,但實際上并沒有焊上,有時用手一拔,引線就可以從焊點中拔出.這兩種情況將給電子制作的調試和檢修帶來極大的困難.只有經過大量的,認真的焊接實踐,才能避免這兩種情況.
焊接電路板時,一定要控制好時間.太長,電路板將被燒焦,或造成銅箔脫落.從電路板上拆卸圓柱晶振時,可將電烙鐵頭貼在焊點上,待焊點上的錫熔化后,將元件拔出.
以上便是石英晶振焊接時所需要的注意事項,本文有兆現電子技術部整理提供,供大家參考！！！
